數字時代的結構分析工具

智能、 簡單、可靠。 了解智能 PS 300 鋼筋掃描器如何集成混凝土掃描

在結構分析工具歷史上有兩次較大的飛躍。 第一次出現在二十世紀七十年代，當時商用雷達 (GPR) 掃描器的出現使無損混凝土分析成為大多數施工現場的理想之選。 第二次就是現在： 新一代智能偵測工具，旨在簡化分析工作，幫助防止在現場以及回到辦公室后出現錯誤。 PS 300 鋼筋探測儀 位于這一波智慧聯網檢測設備的前沿。 一體式5 英寸觸控式屏幕為您呈現隱藏鋼筋的詳細的實時成像，有助于您在現場考察中一次就能完成結構調查或分析。 隨后，數據可以傳輸到 PROFIS Detection軟件，供進一步分析或以各種格式共享。 然后，只需一鍵單擊即可生成調查或分析報告。

實時混凝土掃描及詳細文件

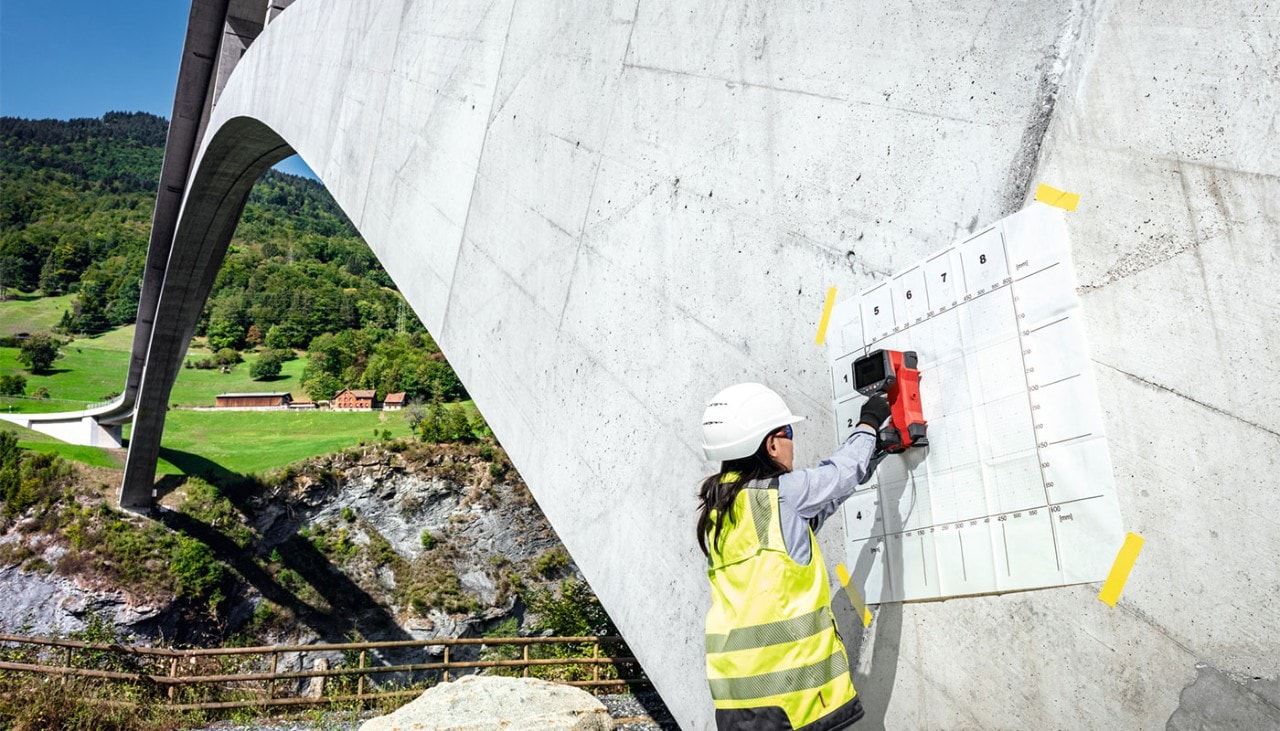

觀看以下視頻，了解 PS 300 鋼筋掃描器如何幫助定位瑞士阿爾卑斯山脈一座破紀錄的混凝土大橋中的鋼筋。 這一雄心勃勃的工程項目解決了大跨度、抗震要求、極端溫度和動力載荷等問題，因此架構建造必須嚴格按照設計進行。 PS 300 具有特別大的掃描面，并且能夠定位深度達 200 mm 的鋼筋，為大型建筑和土木工程中的混凝土掃描提供高效的解決方案。 在這個位置偏遠的地方，額外考察現場成本非常高。 屏幕上的實時掃描結果有助于在返回辦公室進行深入分析前確保數據的整體性和完整性。

智能

高精度、高準確性的高效分析

通過特殊傳感器陣列，該工具可以在單次掃描中收集五個數據點。 傳感器表面特別大，位于 15 cm 高度，一個人可以一次掃描 50 m。 換言之，PS 300 鋼筋掃描器是專為能夠在最短的時間內提供更可靠、更大面積的掃描結果而設計的。 配套標準的喜利得 12V 電池無需使用電纜，提高鋼筋探測儀的靈活性和可觸及性。

  • 鋼筋位置深達 200 mm
  • 混凝土保護層厚度測量深達 120 mm?
  • 50 mm 內鋼筋深度測量準確度 為 +/- 1 mm
  • 間距和覆蓋層比率限制：1.2:1
  • 最大掃描速度 0.5 m/s。

將數據掃描至計算機上的 PROFIS Detection 軟件后，仍可以在 PS 300 鋼筋探測儀上看到數據。 此軟件是用于進行詳細結構分析的工具包： 篩選可見的詳情、將掃描數據與參考規范進行對比、導出表格/統計數據、創建文本/圖像注釋，甚至創建要鉆孔和取芯的模型位置。 您將獲得混凝土墻或混凝土板的 3D 視圖，可以將其導出添加到官方的工程設計報告以及您的 CAD/BIM 模型中。

簡單

成為結構分析專家的捷徑

當我們談到易用性時，我們指的是兩種具體的方式： 實時反饋 - 減少由于掃描數據不完整而需要額外考察現場的風險 快速學習 - 直接進行結構分析，而不浪費使用無效工具的時間 這意味著您可以在幾分鐘內掌握使用 PS 300 鋼筋掃描器進行掃描的方法。 因此，無論您是安裝人員還是工程師，您的專業知識應集中關注在結果上，而不是數據收集。 您的喜利得客戶經理和偵測專家隨時為您提供入門所需的所有技巧。 “所見即所得”的用戶界面旨在避免由于模糊反饋和繁瑣菜單給您帶來的挫敗感。 老款設備顯示的原始雷達影像，需要具有專業知識淵博的人員來解讀，而 PS 300 鋼筋掃描器則在同一屏幕上將鋼筋布局顯示為直觀、帶注釋的平面圖和橫斷面。 通過輕觸屏幕上的對象，您可以查看其直徑、覆蓋層深度和材料的摘要情況。 所有這些信息都可以在回到辦公室后進行保存，便于專家分析和生成項目報告。

可靠

適用于真實建筑現場的耐用混凝土掃描儀

在過去，“精確”意味著“脆弱”。 然而，PS 300 鋼筋掃描器的防護等級為 IP54。 外殼的設計能夠防塵、防潮 ——保護您的投資。 橡膠握把和可以在戴手套時使用的觸摸屏，有助于防止掉落和磕碰。 此外，您還可以致電喜利得對您的混凝土掃描儀進行校準，確保您的偵測系統能夠繼續提供可靠的結果。
